Cummins Engine Silent Type Genset พร้อมการออกแบบลดเสียงรบกวนที่ปิดสนิท
เสียงรบกวนต่ำ
ระบบฉีดเชื้อเพลิง PT
ใช้เหล็กคุณภาพสูง
ใช้โครงสร้างท่ออากาศเขาวงกต
- Standard
- ประสิทธิภาพ
มาตรฐาน
- ISO 8528: ชุดเครื่องกำเนิดไฟฟ้ากระแสสลับที่ขับเคลื่อนด้วยเครื่องยนต์สันดาปภายในแบบลูกสูบ
- IEC 60034-1: ข้อกำหนดทางเทคนิคขั้นพื้นฐานสำหรับเครื่องจักรไฟฟ้าแบบหมุน
- YD/T 502: ชุดเครื่องกำเนิดไฟฟ้าดีเซลสื่อสาร
- GB/T 20136-2006: วิธีทดสอบทั่วไปสำหรับสถานีพลังงานเครื่องยนต์สันดาปภายใน
ADVANTAGE
- ระบบฉีดเชื้อเพลิง PT ทำหน้าที่เป็นผู้ว่าการอิเล็กทรอนิกส์ EFC เพื่อควบคุมการทำงานจากระยะไกล
- นำเทคโนโลยีขั้นสูงมาใช้เพื่อเพิ่มประสิทธิภาพกระบวนการเผาไหม้ ลดการใช้เชื้อเพลิงและความน่าเชื่อถือที่สูงขึ้น
- ใช้การออกแบบการลดเสียงรบกวนแบบปิดสนิทและระบบปิดเสียงอิมพีแดนซ์แบบบูรณาการ ซึ่งสามารถลดเสียงรบกวนของยูนิตได้ 15～35dB(A) และเสียงรบกวนโดยรวมของยูนิตต่ำ
- ใช้โครงสร้างท่อลมแบบเขาวงกตและการออกแบบที่กันฝุ่นเพื่อให้สมดุลกับความต้องการที่แตกต่างกันของการระบายอากาศและกันน้ำและกันฝุ่น ในขณะเดียวกันก็ได้รับการตรวจสอบโดยการทดสอบน้ำฝนและการทดสอบการกันฝุ่นซ้ำแล้วซ้ำอีก ระดับการป้องกันมาตรฐานคือ IP23 และระดับการป้องกันสูงสุดคือ IP43
ด้วยการใช้เหล็กคุณภาพสูงและการพ่นบนพื้นผิว ทำให้มีคุณสมบัติป้องกันการกัดกร่อนและป้องกันสนิมได้ดี
ประสิทธิภาพ
| Parameter | Unit | ประสิทธิภาพ | ||
| ความถี่ลดลง | % | ≤3 | ||
| แถบความถี่คงที่ | % | ≤0.5 | ||
| ช่วงดรอปของการตั้งค่าความถี่สัมพัทธ์ | % | ≥3.5 | ||
| ช่วงการตั้งค่าความถี่สัมพัทธ์ที่เพิ่มขึ้น | % | ≥2.5 | ||
| ส่วนเบี่ยงเบนความถี่ชั่วคราว | พลังลดกระทันหัน 100% | % | ≤ + 10 | |
| พลังกะทันหัน | ≤-7 | |||
| เวลาการกู้คืนความถี่ | s | ≤3 | ||
| แถบความทนทานต่อความถี่สัมพัทธ์ | % | 2 | ||
| ส่วนเบี่ยงเบนแรงดันไฟฟ้าคงที่ | % | ≤±1 | ||
| ความไม่สมดุลของแรงดันไฟฟ้า | % | 1 | ||
| ส่วนเบี่ยงเบนแรงดันไฟฟ้าชั่วคราว | พลังลดกระทันหัน 100% | % | ≤ + 20 | |
| พลังกะทันหัน | ≤-15 | |||
| เวลากู้คืนแรงดันไฟฟ้า | s | ≤4 | ||
| การปรับแรงดันไฟฟ้า | % | 0.3 | ||
| ช่วงการตั้งค่าแรงดันสัมพัทธ์ | % | ≤± 5 | ||
| อัตราการเปลี่ยนแปลงการตั้งค่าแรงดันไฟฟ้า | %/NS | 0.2~1 | ||
| ปัจจัยฮาร์มอนิกของโทรศัพท์ | ทีเอชเอฟ | % | <2 | |
| ปัจจัยที่มีอิทธิพลต่อโทรศัพท์ | TIF | / | <50 | |

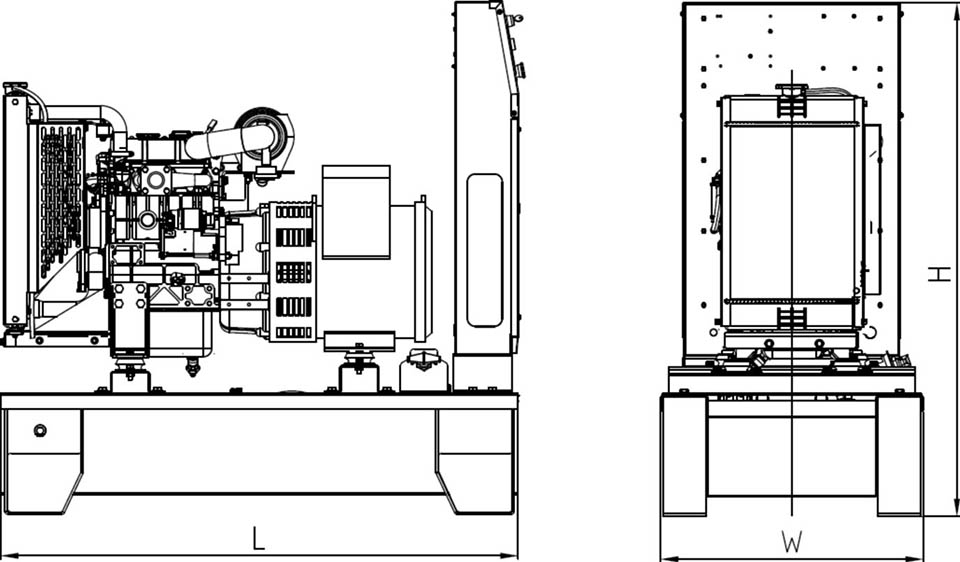

การวาด
สภาพแวดล้อมในการทำงาน
พลังงานหลัก (PRP) คือกำลังสูงสุดที่เครื่องสามารถทำงานอย่างต่อเนื่องโดยมีโหลดแบบแปรผันได้ภายใต้สภาวะแวดล้อมมาตรฐาน (ความดันบรรยากาศ ความชื้นสัมพัทธ์ อุณหภูมิแวดล้อม) และให้การทำงานเกิน 10% เป็นเวลา 1 ชั่วโมงทุกๆ 12 ชั่วโมง
- ระดับความสูง: ≤1000ม. (เมื่อ> 1000ม. จำเป็นต้องมีการแก้ไขกำลัง)
- อุณหภูมิแวดล้อม: 40°C (เมื่อ >40°C จำเป็นต้องแก้ไขกำลังไฟ)
- ความชื้นสัมพัทธ์: ≤60%
- เมื่อสภาพการทำงานในสถานที่ของชุดเครื่องกำเนิดไฟฟ้าดีเซลไม่ตรงตามเงื่อนไขข้างต้น ต้องแก้ไขกำลังขับของชุดเครื่องกำเนิดไฟฟ้า และแก้ไขค่าสัมประสิทธิ์ในที่สุด โปรดปรึกษาเรา
| Genset รุ่น | Genset พลังงานไพร์ม (kW) | เครื่องกำเนิดไฟฟ้าสแตนด์บาย (kW) | ปัจจัยอำนาจ | แรงดันจัดอันดับ | เวลา | ขนาด (L × W × H) (mm) | น้ำหนัก (กก. ) | รุ่นเครื่องยนต์ | จำนวนกระบอกสูบ | Bore × Stroke (มม.) | ปริมาตรกระบอกสูบ (L) | ปริมาณการใช้เชื้อเพลิง(g/kW) | ความเร็ว | ระบบระบายความร้อน | วิธีการเริ่มต้น |
| สไตล์เงียบ (400V) | |||||||||||||||
| เครื่องกำเนิดไฟฟ้า Dongkang Cummins | |||||||||||||||
| ATYS-C20D | 20 | 22 | 0.8 | 400V | 50HZ | 2500L ×× 1020W 1671H | 1201 | 4B3.9-G2 | 4 | * 102 120 | 3.900 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C24D | 24 | 26 | 0.8 | 400V | 50HZ | 2500L ×× 1020W 1671H | 1220 | 4B3.9-G12 | 4 | * 102 120 | 3.900 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C30D | 30 | 33 | 0.8 | 400V | 50HZ | 2500L ×× 1020W 1671H | 1265 | 4BT3.9-G2 | 4 | * 102 120 | 3.900 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C45D | 45 | 50 | 0.8 | 400V | 50HZ | 2650L ×× 1070W 1671H | 1496 | 4BTA3.9-G2 | 4 | * 102 120 | 3.900 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C50D | 50 | 55 | 0.8 | 400V | 50HZ | 2650L ×× 1070W 1671H | 1496 | 4BTA3.9-G11 | 4 | * 102 120 | 3.900 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C60D | 60 | 66 | 0.8 | 400V | 50HZ | 2650L ×× 1070W 1671H | 1562 | 4BTA3.9-G11 | 4 | * 102 120 | 3.900 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C68D | 68 | 75 | 0.8 | 400V | 50HZ | 3250L ×× 1120W 1782H | 1944 | 6BT5.9-G2 | 6 | * 102 120 | 5.900 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C75D | 75 | 83 | 0.8 | 400V | 50HZ | 3250L ×× 1120W 1782H | 1988 | 6BT5.9-G2 | 6 | * 102 120 | 5.900 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C80D | 80 | 88 | 0.8 | 400V | 50HZ | 3250L ×× 1120W 1782H | 1988 | 6BT5.9-G2 | 6 | * 102 120 | 5.900 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C90D | 90 | 100 | 0.8 | 400V | 50HZ | 3250L ×× 1120W 1782H | 2067 | 6BTA5.9-G2 | 6 | * 102 120 | 5.900 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C100D | 100 | 110 | 0.8 | 400V | 50HZ | 3250L ×× 1120W 1782H | 2038 | 6BTAA5.9-G2 | 6 | * 102 120 | 5.900 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C120D | 120 | 130 | 0.8 | 400V | 50HZ | 3550L ×× 1120W 1880H | 2267 | 6BTAA5.9-G12 | 6 | * 102 120 | 5.900 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C130D | 130 | 143 | 0.8 | 400V | 50HZ | 3550L ×× 1120W 1880H | 2494 | 6CTA8.3-G2 | 6 | * 114 135 | 8.300 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C145D | 145 | 160 | 0.8 | 400V | 50HZ | 3550L ×× 1120W 1880H | 2520 | 6CTA8.3-G2 | 6 | * 114 135 | 8.300 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C160D | 160 | 176 | 0.8 | 400V | 50HZ | 3550L ×× 1220W 1880H | 2524 | 6CTAA8.3-G2 | 6 | * 114 135 | 8.300 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C200D | 200 | 220 | 0.8 | 400V | 50HZ | 3650L ×× 1220W 2102H | 2701 | 6LTAA8.9-G2 | 6 | * 114 145 | 8.900 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| Chongkang Cummins Genset | |||||||||||||||
| ATYS-C200C | 200 | 220 | 0.8 | 400V | 50HZ | 4060L ×× 1520W 2193H | 3800 | MTA11-G2 | 6 | * 125 147 | 10.800 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C200CG | 200 | 220 | 0.8 | 400V | 50HZ | 4200L ×× 1370W 2283H | 3977 | NT855-GA | 6 | * 140 152 | 14.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C220C | 220 | 242 | 0.8 | 400V | 50HZ | 4200L ×× 1370W 2283H | 4000 | NTA855-G1A | 6 | * 140 152 | 14.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C250C | 250 | 275 | 0.8 | 400V | 50HZ | 4060L ×× 1520W 2193H | 3835 | MTAA11-G3 | 6 | * 125 147 | 10.800 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C280C | 280 | 300 | 0.8 | 400V | 50HZ | 4200L ×× 1370W 2283H | 4074 | NTA855-G2A | 6 | * 140 152 | 14.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C300C | 300 | 330 | 0.8 | 400V | 50HZ | 4600L ×× 1470W 2322H | 4248 | NTAA855-G7 | 6 | * 140 152 | 14.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C320C | 320 | 350 | 0.8 | 400V | 50HZ | 4600L ×× 1470W 2322H | 4268 | NTAA855-G7A | 6 | * 140 152 | 14.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C320CG | 320 | 350 | 0.8 | 400V | 50HZ | 4600L ×× 1570W 2372H | 4500 | QSNT-G3 | 6 | * 140 152 | 14.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C360C | 360 | 400 | 0.8 | 400V | 50HZ | 4600L ×× 1720W 2502H | 5385 | QSNT-G4X | 6 | * 140 152 | 14.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C360CG | 360 | 400 | 0.8 | 400V | 50HZ | 4600L ×× 1720W 2502H | 5385 | KTA19-G3 | 6 | * 159 159 | 19.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C400C | 400 | 440 | 0.8 | 400V | 50HZ | 4600L ×× 1720W 2502H | 5385 | KTA19-G3A | 6 | * 159 159 | 19.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C440C | 440 | 480 | 0.8 | 400V | 50HZ | 4950L ×× 1920W 2560H | 6035 | KTAA19-G5 | 6 | * 159 159 | 19.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C460C | 460 | 506 | 0.8 | 400V | 50HZ | 4950L ×× 1920W 2560H | 6035 | KTAA19-G6 | 6 | * 159 159 | 19.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C500C | 500 | 550 | 0.8 | 400V | 50HZ | 4950L ×× 1920W 2560H | 6035 | KTAA19-G6A | 6 | * 159 159 | 19.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C550C | 550 | 570 | 0.8 | 400V | 50HZ | 5300L ×× 2020W 2700H | 6500 | QSK19-G4 | 6 | * 159 159 | 19.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| เครื่องกำเนิดไฟฟ้าคัมมินส์ | |||||||||||||||
| ATYS-C570I | 570 | 627 | 0.8 | 400V | 50HZ | 6058L ×× 2438W 2591H | 12853 | KTA38-G1 | 12 | * 159 159 | 38.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C580I | 580 | 638 | 0.8 | 400V | 50HZ | 6058L ×× 2438W 2591H | 12741 | KT38-GA | 12 | * 159 159 | 38.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C600I | 600 | 660 | 0.8 | 400V | 50HZ | 6058L ×× 2438W 2591H | 12853 | KTA38-G2 | 12 | * 159 159 | 38.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C640I | 640 | 704 | 0.8 | 400V | 50HZ | 6058L ×× 2438W 2591H | 12858 | KTA38-G2B | 12 | * 159 159 | 38.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C730I | 730 | 800 | 0.8 | 400V | 50HZ | 6058L ×× 2438W 2591H | 13058 | KTA38-G2A | 12 | * 159 159 | 38.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C800I | 800 | 880 | 0.8 | 400V | 50HZ | 6058L ×× 2438W 2591H | 13058 | KTA38-G5 | 12 | * 159 159 | 38.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C1000I | 1000 | 1100 | 0.8 | 400V | 50HZ | 12192L ×× 2438W 2896H | 20735 | KTA50-G3 | 16 | * 159 159 | 50.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C1000IG | 1000 | 1100 | 0.8 | 400V | 50HZ | 12192L ×× 2438W 2896H | 20735 | QSK38-G5 | 12 | * 159 159 | 38.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C1100I | 1100 | 1200 | 0.8 | 400V | 50HZ | 12192L ×× 2438W 2896H | 21765 | KTA50-G8 | 16 | * 159 159 | 50.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C1200I | 1200 | 1320 | 0.8 | 400V | 50HZ | 12192L ×× 2438W 2896H | 21765 | KTA50-GS8 | 16 | * 159 159 | 50.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
