200-550kW 400V Super Soundless Slient Chongkang Cummins Engine เครื่องกำเนิดไฟฟ้าดีเซล
Lower emissions, low noise
โครงสร้างท่อลมเขาวงกต
ใช้เหล็กคุณภาพสูง
Compact structure, and excellent craftsmanship
- Standard
- ประสิทธิภาพ
มาตรฐาน
- ISO 8528: ชุดเครื่องกำเนิดไฟฟ้ากระแสสลับที่ขับเคลื่อนด้วยเครื่องยนต์สันดาปภายในแบบลูกสูบ
- IEC 60034-1: ข้อกำหนดทางเทคนิคขั้นพื้นฐานสำหรับเครื่องจักรไฟฟ้าแบบหมุน
- YD/T 502: ชุดเครื่องกำเนิดไฟฟ้าดีเซลแบบสื่อสาร
- GB/T 20136-2006: วิธีทดสอบทั่วไปสำหรับสถานีพลังงานเครื่องยนต์สันดาปภายใน
ADVANTAGE
- Integrated building block structure design, small size, compact structure, and excellent craftsmanship.
- Efficient fuel supply system and air intake system, fuel atomization and mixing with air more fully, more complete combustion, lower emissions.
- ใช้การออกแบบการลดเสียงรบกวนแบบปิดสนิทและระบบปิดเสียงอิมพีแดนซ์แบบบูรณาการ ซึ่งสามารถลดเสียงรบกวนของยูนิตได้ 15～35dB(A) และเสียงรบกวนโดยรวมของยูนิตต่ำ
- ใช้โครงสร้างท่อลมแบบเขาวงกตและการออกแบบที่กันฝุ่นเพื่อให้สมดุลกับความต้องการที่แตกต่างกันของการระบายอากาศและกันน้ำและกันฝุ่น ในขณะเดียวกันก็ได้รับการตรวจสอบโดยการทดสอบน้ำฝนและการทดสอบการกันฝุ่นซ้ำแล้วซ้ำอีก ระดับการป้องกันมาตรฐานคือ IP23 และระดับการป้องกันสูงสุดคือ IP43
- ด้วยการใช้เหล็กคุณภาพสูงและการพ่นบนพื้นผิว ทำให้มีคุณสมบัติป้องกันการกัดกร่อนและป้องกันสนิมได้ดี
ประสิทธิภาพ
| Parameter | Unit | ประสิทธิภาพ | ||
| ความถี่ลดลง | % | ≤3 | ||
| แถบความถี่คงที่ | % | ≤0.5 | ||
| ช่วงดรอปของการตั้งค่าความถี่สัมพัทธ์ | % | ≥3.5 | ||
| ช่วงการตั้งค่าความถี่สัมพัทธ์ที่เพิ่มขึ้น | % | ≥2.5 | ||
| ส่วนเบี่ยงเบนความถี่ชั่วคราว | พลังลดกระทันหัน 100% | % | ≤ + 10 | |
| พลังกะทันหัน | ≤-7 | |||
| เวลาการกู้คืนความถี่ | s | ≤3 | ||
| แถบความทนทานต่อความถี่สัมพัทธ์ | % | 2 | ||
| ส่วนเบี่ยงเบนแรงดันไฟฟ้าคงที่ | % | ≤±1 | ||
| ความไม่สมดุลของแรงดันไฟฟ้า | % | 1 | ||
| ส่วนเบี่ยงเบนแรงดันไฟฟ้าชั่วคราว | พลังลดกระทันหัน 100% | % | ≤ + 20 | |
| พลังกะทันหัน | ≤-15 | |||
| เวลากู้คืนแรงดันไฟฟ้า | s | ≤4 | ||
| การปรับแรงดันไฟฟ้า | % | 0.3 | ||
| ช่วงการตั้งค่าแรงดันสัมพัทธ์ | % | ≤± 5 | ||
| อัตราการเปลี่ยนแปลงการตั้งค่าแรงดันไฟฟ้า | %/NS | 0.2~1 | ||
| ปัจจัยฮาร์มอนิกของโทรศัพท์ | ทีเอชเอฟ | % | <2 | |
| ปัจจัยที่มีอิทธิพลต่อโทรศัพท์ | TIF | / | <50 | |

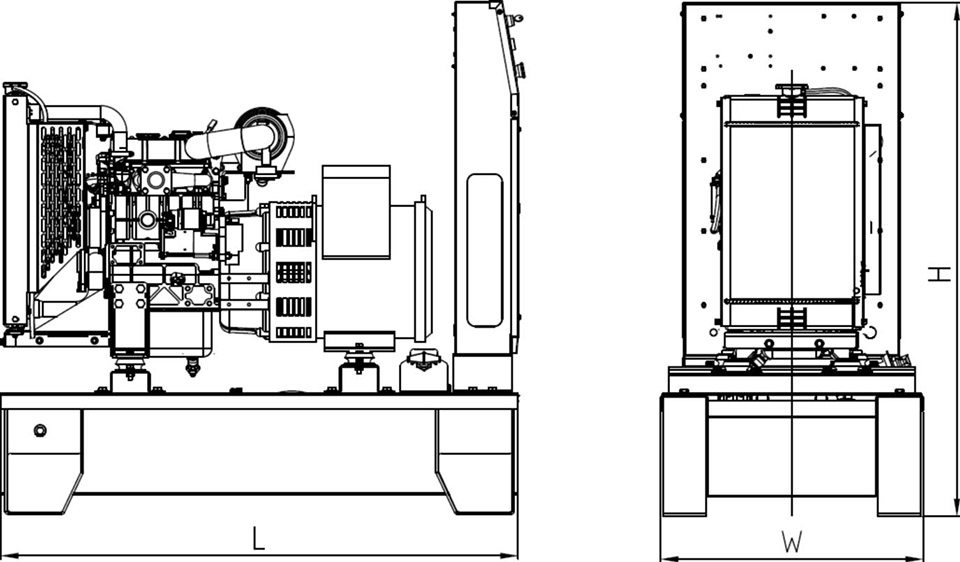

การวาด
สภาพแวดล้อมในการทำงาน
พลังงานหลัก (PRP) คือกำลังสูงสุดที่เครื่องสามารถทำงานอย่างต่อเนื่องโดยมีโหลดแบบแปรผันได้ภายใต้สภาวะแวดล้อมมาตรฐาน (ความดันบรรยากาศ ความชื้นสัมพัทธ์ อุณหภูมิแวดล้อม) และให้การทำงานเกิน 10% เป็นเวลา 1 ชั่วโมงทุกๆ 12 ชั่วโมง
- ระดับความสูง: ≤1000ม. (เมื่อ> 1000ม. จำเป็นต้องมีการแก้ไขกำลัง)
- อุณหภูมิแวดล้อม: 40°C (เมื่อ >40°C จำเป็นต้องแก้ไขกำลังไฟ)
- ความชื้นสัมพัทธ์: ≤60%
- เมื่อสภาพการทำงานในสถานที่ของชุดเครื่องกำเนิดไฟฟ้าดีเซลไม่ตรงตามเงื่อนไขข้างต้น ต้องแก้ไขกำลังขับของชุดเครื่องกำเนิดไฟฟ้า และแก้ไขค่าสัมประสิทธิ์ในที่สุด โปรดปรึกษาเรา
| เครื่องกำเนิดไฟฟ้ารุ่น | Genset พลังงานไพร์ม (kW) | เครื่องกำเนิดไฟฟ้าสแตนด์บาย (kW) | ปัจจัยอำนาจ | แรงดันจัดอันดับ | เวลา | ขนาด (กxยxส) (มม.) | น้ำหนัก (กก. ) | รุ่นเครื่องยนต์ | จำนวนกระบอกสูบ | Bore × Stroke (มม.) | ปริมาตรกระบอกสูบ (L) | ปริมาณการใช้เชื้อเพลิง(g/kW) | ความเร็ว | ระบบระบายความร้อน | วิธีการเริ่มต้น |
| สไตล์เงียบ (400V) | |||||||||||||||
| Chongkang | |||||||||||||||
| เอทีส-ซี200ซี | 200 | 220 | 0.8 | 400V | 50HZ | 4060L ×× 1520W 2193H | 3800 | MTA11-G2 | 6 | * 125 147 | 10.800 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C200CF | 200 | 220 | 0.8 | 400V | 50HZ | 4200L ×× 1370W 2283H | 3977 | NT855-GA | 6 | * 140 152 | 14.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| เอทีส-ซี220ซี | 220 | 242 | 0.8 | 400V | 50HZ | 4200L ×× 1370W 2283H | 4000 | NTA855-G1A | 6 | * 140 152 | 14.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| เอทีส-ซี250ซี | 250 | 275 | 0.8 | 400V | 50HZ | 4060L ×× 1520W 2193H | 3835 | MTAA11-G3 | 6 | * 125 147 | 10.800 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| เอทีส-ซี280ซี | 280 | 300 | 0.8 | 400V | 50HZ | 4200L ×× 1370W 2283H | 4074 | NTA855-G2A | 6 | * 140 152 | 14.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| เอทีส-ซี300ซี | 300 | 330 | 0.8 | 400V | 50HZ | 4600L ×× 1470W 2322H | 4248 | NTAA855-G7 | 6 | * 140 152 | 14.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| เอทีส-ซี320ซี | 320 | 350 | 0.8 | 400V | 50HZ | 4600L ×× 1470W 2322H | 4268 | NTAA855-G7A | 6 | * 140 152 | 14.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C320CF | 320 | 350 | 0.8 | 400V | 50HZ | 4600L ×× 1570W 2372H | 4500 | คิวเอสเอ็นที-จี3 | 6 | * 140 152 | 14.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| เอทีส-ซี360ซี | 360 | 400 | 0.8 | 400V | 50HZ | 4600L ×× 1720W 2502H | 5385 | QSNT-G4X | 6 | * 140 152 | 14.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| ATYS-C360CF | 360 | 400 | 0.8 | 400V | 50HZ | 4600L ×× 1720W 2502H | 5385 | KTA19-G3 | 6 | * 159 159 | 19.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| เอทีส-ซี400ซี | 400 | 440 | 0.8 | 400V | 50HZ | 4600L ×× 1720W 2502H | 5385 | KTA19-G3A | 6 | * 159 159 | 19.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| เอทีส-ซี440ซี | 440 | 480 | 0.8 | 400V | 50HZ | 4950L ×× 1920W 2560H | 6035 | KTAA19-G5 | 6 | * 159 159 | 19.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| เอทีส-ซี460ซี | 460 | 506 | 0.8 | 400V | 50HZ | 4950L ×× 1920W 2560H | 6035 | KTAA19-G6 | 6 | * 159 159 | 19.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| เอทีส-ซี500ซี | 500 | 550 | 0.8 | 400V | 50HZ | 4950L ×× 1920W 2560H | 6035 | KTAA19-G6A | 6 | * 159 159 | 19.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
| เอทีส-ซี550ซี | 550 | 570 | 0.8 | 400V | 50HZ | 5300L ×× 2020W 2700H | 6500 | QSK19-G4 | 6 | * 159 159 | 19.000 | 1500 | น้ำเย็น | ไฟฟ้าสตาร์ท | |
